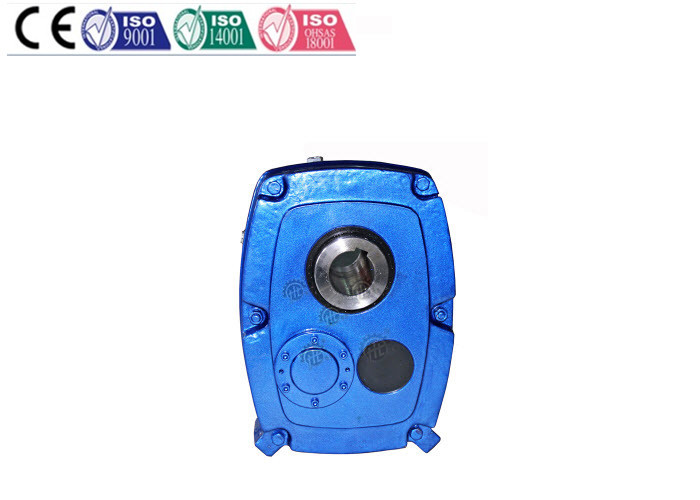

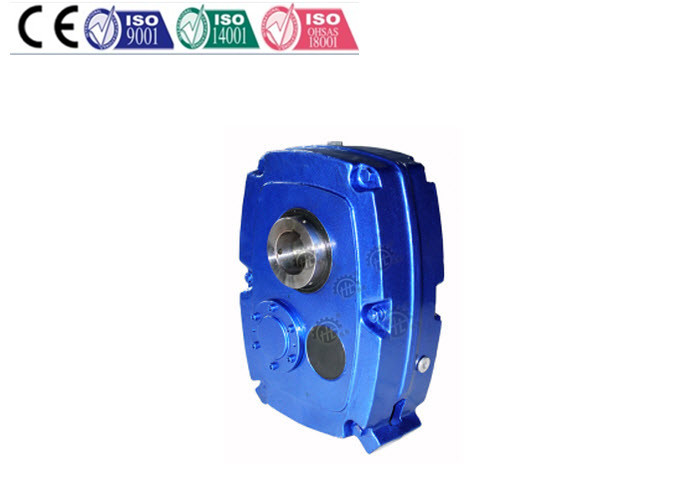

Редуктор shaftgear редуктора/полости винтовой зубчатой передачи точности с Backstop

Редуктор shaftgear редуктора/полости винтовой зубчатой передачи точности с Backstop

Быстрые детали:

Серии редуктора скорости HXGF Hengfengtai метрическим установленные валом метрически в конструкции повсюду и имеют

показатели мощности к стандарту AGMA.

Расклассифицированная сила: 0.29-134.2 KW

Вращающий момент выхода: 180Nm-17000 N.m

Номер модели: HXGF30 - HXGF100

Диаметр вала выхода: 30-120mm

Коэффициент: 5-20

Скорость на вводе: 500-1400 RPM

Скорость ведомого вала: 256 до 7499 RPM (n =100rpm)

Другие детали: · Расположение передачи: Спиральный · Место происхождения: Чжэцзян, Китай (материк)· · Фирменное наименование: HENGTAI · Цвет: Согласно клиенту · Положение установки: Установленный вал · Материал для коробки: литое железо · Паковать: Сильный деревянный ехпортировать аргументы за · Вал выхода: Полый вал выхода · Вспомогательное оборудование: Рукоятка Backstop, вращающего момента, etc

Описания:

Установленные валом редукторы скорости (SMSR) ультра компактны сравниванный к другим конструкциям.

• Транспортировать багажа
• Волокно, обрабатывать бумаги и индустрия лесохозяйства
• Минеральные деятельность и минирование
• Смешивать
• Обрабатывать & земледелие зерна

сыстема драйва  длиной установленное и доказанное.

широкий диапазон  изменения доступный:

• Держатель вала, держатель стороны, держатель ноги, держатель мотора, гидровлический входной сигнал, переходника транспортера винта.

редукторы скорости (SMSR)  установленные валом ультра компактны сравниванный к другим конструкциям.

Представление SMSR видео- для того чтобы проиллюстрировать внутренний агрегат шестерни, вала, подшипников, уплотнений масла, индикатора масла ровного коробок передач Hengtai SMSR.

РАЗМЕРЫ	A	B		C	D	E	F	Шпоночное соединение вала входного сигнала	H	J	K	P	T	U	V	W	X	Y
		Dia эпицентра деятельности
		STD	ALT
B	134	30	40	63	59	80	19j6	6x3.5x50	104	131	55	10	186	226	81	75	25	79
C	142	40	50	72	65	90	22j6	6x3.5x5.6	108	156	59	10	218	270	96	90	31	95
D	152	50	55	77	68	100	25j6	8x4x63	118	188	76	12	258	328	117	110	37	116
E	170	55	65	85	76	115	28j6	8x4x70	130	222	90	12	278	377	129	125	43	133
F	189	65	75	90	87	130	32k6	10x5x70	149	242	98	16	317	414	143	141	50	150
G	212	75	85	105	110	145	42k6	12x5x90	172	277	110	16	365	468	162	156	56	166
H	242	85	100	116	115	170	48K6	14x5.5x100	190	330	88	16	434	550	195	189	62	200

Ваши преимущества:

Более высокая номинальность с углом 25°pressure и более широкая сторона зубов шестерни для максимального вращающего момента

Сверхмощные подшипники ролика на максимальная прочность и выдвинутая жизнь

Гибкие возможности установки мотора

Backstops с центробежными подшашками старта для того чтобы увеличить надежность

Обслуживание:

После деятельности 300 часов, пожалуйста измените масло, и полный блок шестерни с соответствующими тензидами.

Pls не смешивает минеральномасляное и синтетическое масло.

Проверка Pls уровень масла в регулярн времени.

Применения:

Улучшите для транспортеров винта, большого части ленточного транспортера вручая машинное оборудование и технологическое оборудование для:

Вручать багажа

Пульпа, бумага, и лесохозяйство

Компосит и минирование

Смесители и технологическое оборудование

Зерно и земледелие

Спецификации:

Размер (mm)	Размер HXGF
	HXGF30	HXGF40	HXGF50	HXGF55	HXGF65	HXGF75	HXGF85	HXGF100
Нормальный размер вала	30	40	50	55	65	75	85	100
Альтернативный размер вала	40	50	55	65	75	85	100	120
Шпоночное соединение вала входного сигнала	6x3.5x50	6x3.5x59	8x4x63	8x4x70	10x5x70	12x5x90	14x5.5x100	16x6x100

Позволенный вращающий момент:

Модель (определите/двойник)	HXGF30		HXGF40		HXGF50		HXGF55		HXGF65		HXGF75		HXGF85		HXGF100
Nm (100rpm)	256	277	401	468	632	783	983	1194	1444	1881	2407	2970	3457	4380	5940	7449
