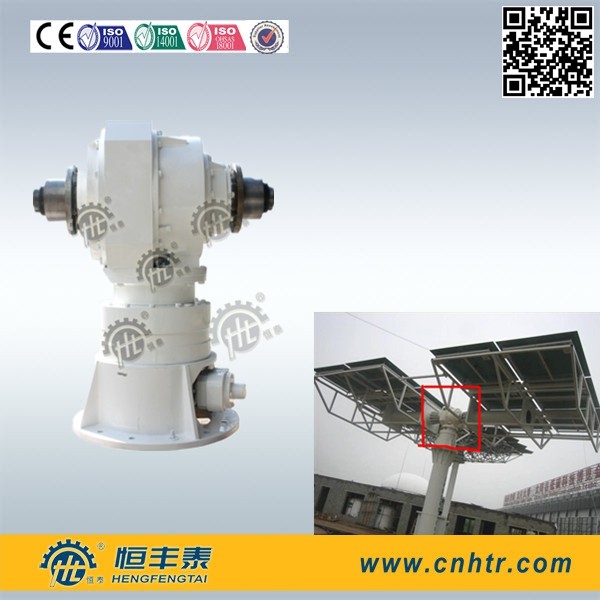

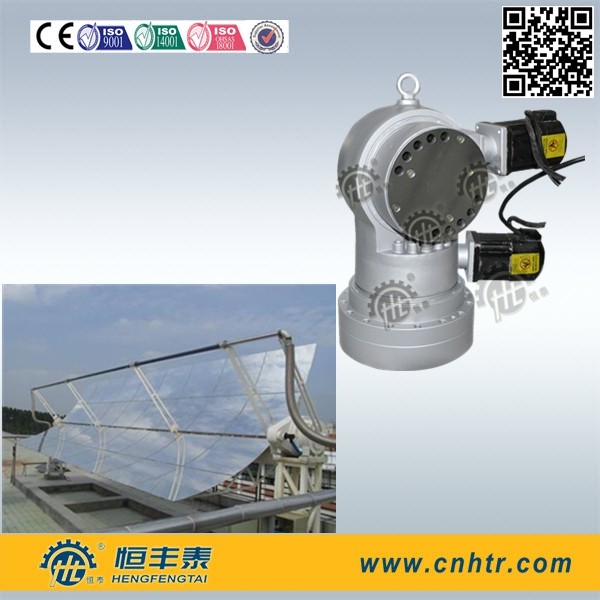

Редуктор скорости высокой точности Cycloidal, редуктор скорости шестерни глиста

Индекс представления HJR04

Представление

Блок

(Вал Fx)

(Вал Fz)

MotorPower

(w)

400

200

Коэффициент

--

43711,01

45035,586

Механически эффективность

--

≥40%

≥40%

отрицательная реакция

(°)

0.05°

0.05°

Срок службы

год

≥25

≥25

Номинальный вращающий момент выхода

(Nm)

7060

5680

Вращающий момент максимальныйа выпуск продукции

Nm

17650

14200

Неподвижная нагрузка

(N)

25000

20000

Динамическая нагрузка

(N)

25000

20000

Обслуживайте окружающую среду

(℃)

-20~50

-20~50

Шум

(db)

≤70db

≤70db

Максимальная прочность

Предел прочности при кручении (Nm/rad)

11.4×10e6

Сопротивление изгибу (Nm/rad)

16.2×10e6

Представление

Модель

Коэффициент

Поверните ряд
(^o)

Горизонтальный позволяемый максимальный динамический вращающий момент
(N.m)

Горизонтальный позволяемый максимальный статический вращающий момент
(N.m)

Вращающий момент высоты позволяемый максимальный динамический
(N.m)

Вращающий момент высоты позволяемый максимальный статический
(N.m)

Максимальная крутящая жесткость
(N.m/rad)

Отрицательная реакция
(^o)

HJR01

35000
|
50000

360

5578

9296

5132

8553

15.7×10e6

0,015

HJR02

35000
|
50000

360

5976

9960

5756

9593

18.4×10e6

0,015

HJR03

35000
|
50000

360

10160

16933

9865

16442

36.0×10e6

0,015

HJR04

35000
|
50000

360

15216

25360

14512

23587

38.0×10e6

0,015

HJR05

35000
|
50000

360

27430

45717

26381

43968

10.5×10e7

0,015

HJR06

35000
|
50000

360

36887

61479

35785

59642

14.4×10e7

0,015

HJR07

35000
|
50000

360

48285

80474

47665

79442

19.0×10e7

0,015

HJR08

35000
|
50000

360

62595

104325

61758

102930

33.3×10e7

0,015
